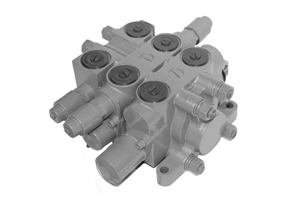

ZL多路换向阀是由多联换向阀组合起来的方向控制阀。它具有结构紧凑、流通能力大,不易外漏、通用性好、安全阀(或过载阀)性能优良等特点。主要用于起重运输机械、矿山机械、工程机械或其它机械的液压系统中,以实现多个执行机构的集中控制。
该多路换向阀配有安全阀。在每一换向联中装有单向阀。根据用户需要,可在任一联换向阀的工作腔与回油腔之间装设过载阀或补油阀。并有多种滑阀机能、定位、复位方式。能广泛满足不同主机的需要。
该多路换向阀执行JB/T53359-1998《液压多路换向阀 产品质量分等》标准之规定。
型 号 | 公称通径(mm) | 公称流量(L/min) | 公称压力(MPa) | 最高压力(MPa) |
ZL15 | 15 | 63 | 20 | 25 |
ZL20 | 20 | 100 | 20 | 25 |
ZL25 | 25 | 160 | 20 | 25 |
